KDPC-I電容電流測試儀
一、產品概述
目前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量后做決定。另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓。為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。
二、功能特點
(1)直接從PT的二次側測量配電網的電容電流，無需和一次側打交道；
(2)不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令；
(3)只需將測量線接于PT的開口三角端就可以測量出電容電流的數據；
(4)PT開口三角處注入的微弱異頻測試信號，不會對繼電保護和PT本身產生任何影響，也避開了50Hz的工頻干擾信號；
(5)輸出端可以耐受100V的交流電壓，測量時系統有單相接地故障發生，亦不會損壞PT和測試儀；
(6)無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。
三、技術參數
測量范圍 電容：0.3～125μF
電流：1～250A
測量誤差 ≤5%
外形尺寸 345mm×295mm×175mm
儀器重量 5kg
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±20%
電源頻率 50±5Hz

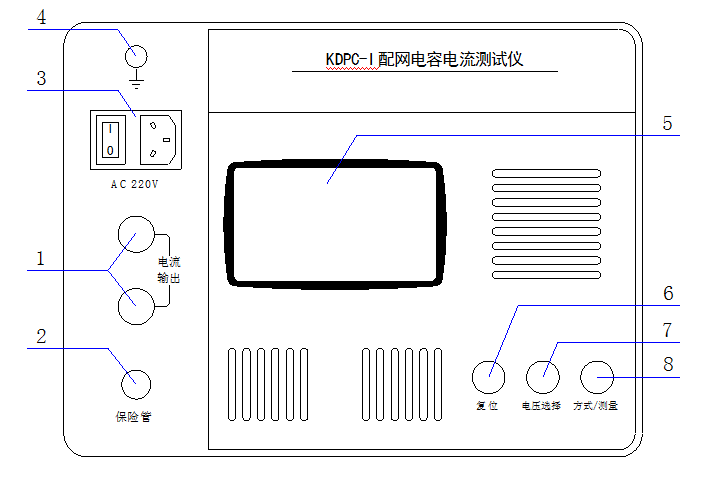

五、面板介紹
1. 電流輸出端子：輸出測量信號，接到PT開口三角端
2. 保險管：配置220V/2A保險管，用于保護儀器過載或故障
3. AC220V：電源插座及開關
4. 儀器的接地端子
5. 液晶屏：顯示測試狀態和測試數據
6. 復位鍵：用于儀器復位初始化或中斷測試
7. 電壓選擇鍵：按該鍵，可以在1kV、3kV、6kV、10kV、35kV、66kV系統線電壓間循環選擇
8.方式/測量鍵：多功能鍵，短按（即按下后立刻松開）時，用于循環選擇系統PT的接線方式；長按（即按下2秒后才松開）時，用于啟動測量。
六、測量原理及流程
1.測量原理

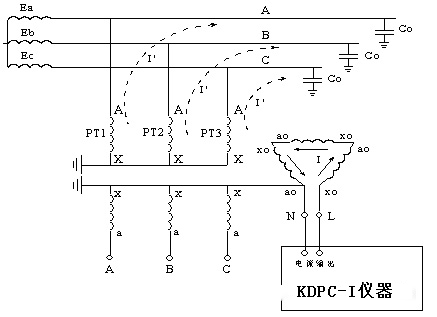

配網電容電流測試儀是從PT開口三角來測量配網的電容電流的。其測量原理圖如圖二所示。
